CFMoto V4 SR-RR이 쏘아 올린 신호탄, ‘가변 에어로다이내믹스’는 어떻게 작동할까?

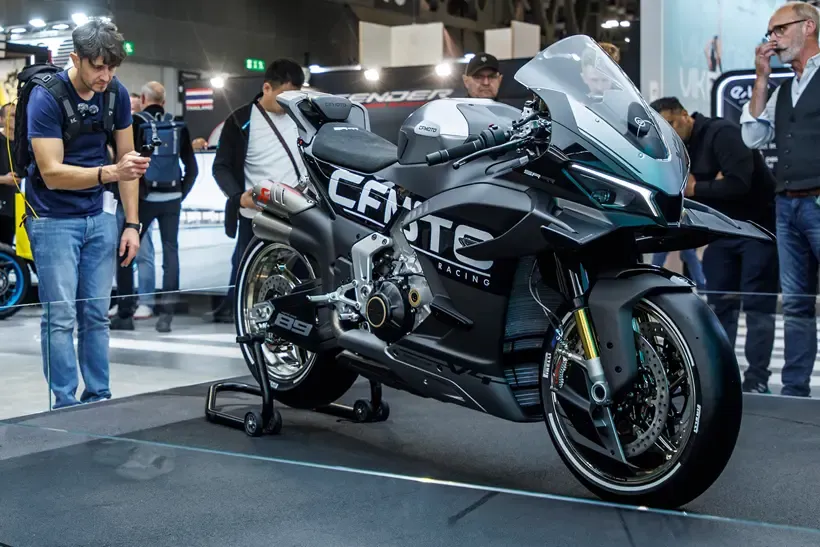

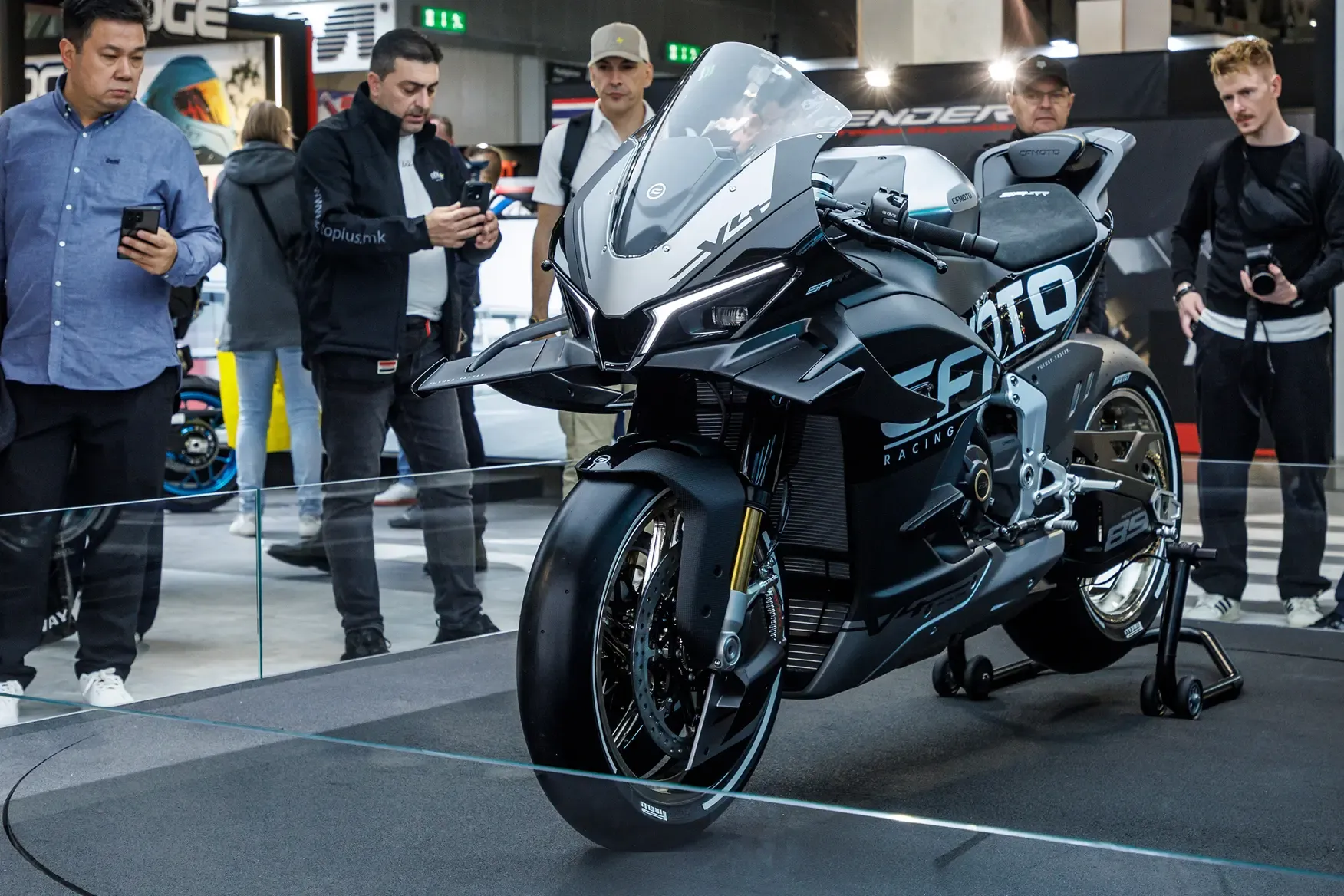

CFMoto가 지난 11월 이탈리아 밀라노에서 열린 EICMA 모터쇼에서 프로토타입 모델인 V4 SR-RR을 공개했을 때, 이는 기존 슈퍼바이크 강자들을 향한 명확한 경고 메시지였다.

997cc V4 엔진을 탑재해 207마력(bhp) 이상의 최고출력을 발휘하며, 고성능 서스펜션과 브레이크 시스템, 압도적인 비주얼을 자랑하는 이 프로토타입은 특히 극단적인 형태의 액티브 에어로다이내믹스(가변 공기역학) 기술을 최초로 선보이며 이목을 집중시켰다.

Like this story? You can get more MCN in your life by clicking here and asking Google to make us a preferred source.

CFMoto 측은 공식 발표를 통해 "실시간으로 조절되는 액티브 에어로 윙이 주행 속도와 노면 상황에 반응해 최상의 주행 안정성을 제공하고 공기저항을 줄여준다"며, "이를 통해 300km/h(186mph) 이상의 최고속도를 달성할 수 있다"고 밝혔다.

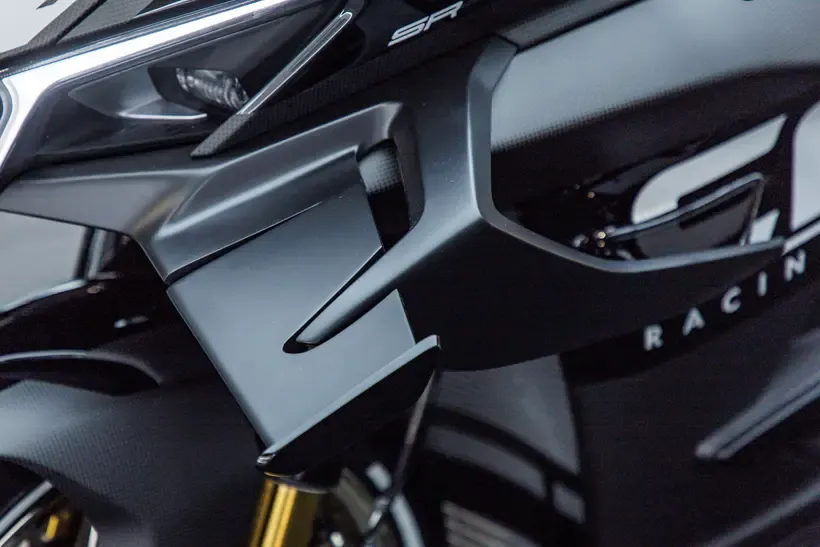

모터쇼 현장에서 이 바이크의 거대한 윙렛은 좌우 독립적으로 움직이며 가동 범위를 시연했다. 단순히 콘셉트 바이크 특유의 보여주기식 쇼에 그치는 기술일까? 최근 행보를 보면 결코 그렇지 않다.

공기 흐름을 지배하는 방법

중국 현지에서 도로 주행 테스트 중 포착된 프로토타입 모델에서도 특유의 피벗 시스템을 포함한 동일한 윙렛 디자인이 확인되었으며, CFMoto는 이 가변 에어로 시스템의 실제 작동 원리를 담은 특허를 출원했다.

특허 문서에 묘사된 기계적 구조는 비교적 직관적이다. 도면 속 윙렛 디자인은 실제 콘셉트 모델의 돌출형 마운트와 달리 페어링 측면에 밀착된 형태를 띠고 있지만, 작동 메커니즘은 동일할 것으로 보인다.

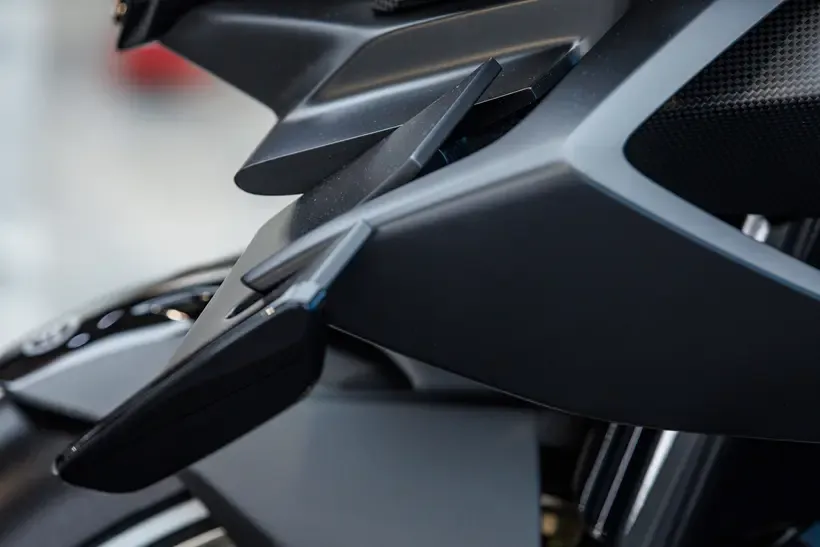

윙렛은 회전 베어링(pivoting bearing)으로 연결되어 하중과 공기역학적 압력을 지지한다. 여기에 페어링 안쪽에 편심(eccentric) 구조로 장착된 핀과 커넥팅 로드가 연결되어 윙렛의 각도를 조절하는 방식이다.

커넥팅 로드의 반대쪽 끝은 전기 서보 모터에 연결된다. 커넥팅 로드의 길이와 형상을 자유롭게 설계할 수 있어, 서보 모터는 페어링 내부의 여유 공간 어디든 배치할 수 있다.

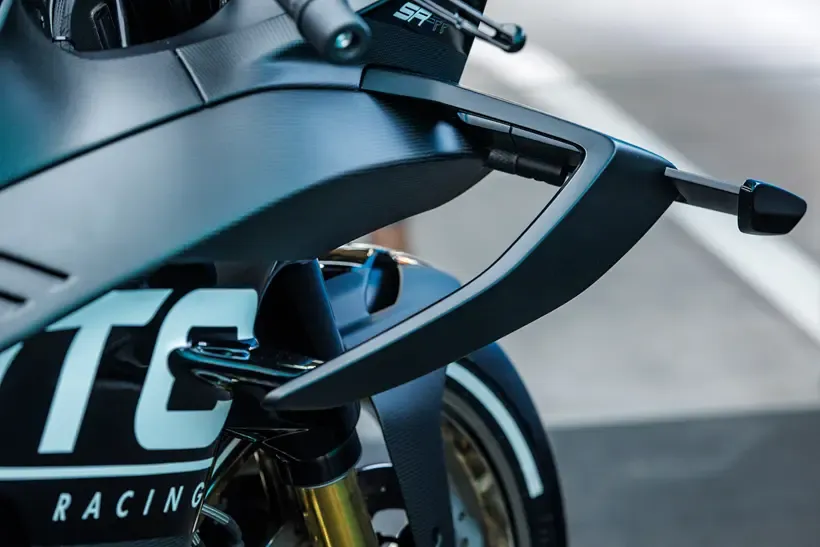

실제 프로토타입에서는 주행 중 받는 강한 공기 저항으로 인해 윙렛이 휘어지는 것을 방지하기 위해, 윙렛 중간 지점의 수직 에어로 요소 상단에 페어링과 연결되는 보조 지지대를 추가로 덧댔다.

앞바퀴를 노면에 밀착시키는 기술

현재 양산되는 바이크들에 적용된 고정형 윙렛은 주로 초고속 주행 시 발생하는 프런트 리프트(앞바퀴가 들리는 현상)를 억제해 주행 안정성을 높이고, 가속 시 윌리(wheelie) 현상을 방지하는 역할을 한다.

하지만 다운포스(누르는 힘)가 증가하면 필연적으로 공기저항(drag)도 함께 늘어나는 딜레마가 생긴다. 즉, 윙렛의 각도를 세울수록 다운포스는 강해지지만 공기저항이 커져 최고속도는 줄어들게 된다.

CFMoto의 특허 기술은 차체 곳곳에 장착된 센서와 제어 장치를 통해 주행 상황에 맞춰 윙렛의 각도를 실시간으로 조절함으로써 이러한 한계를 극복하는 원리다.

작동 방식은 의외로 직관적이다. 출발 직후 가속 단계에서는 공기 저항을 최소화하기 위해 윙렛이 수평에 가까운 각도(특허 문서 기준 0° 초과 10° 미만)를 유지한다. 이후 속도가 올라가면 각도를 10°에서 20° 사이로 세워 앞바퀴가 떠오르는 프런트 리프트를 억제하고 고속 주행 안정성을 확보한다. 하지만 이는 가장 기본적인 움직임에 불과하다.

차체가 불안정해지거나 코너링을 위해 기울어질 때는 한 단계 더 진화한 제어가 들어간다. 관성측정장치(IMU)가 뱅킹각을 감지하고 온보드 컴퓨터가 차체 불안정을 감지하면 윙렛의 각도를 실시간으로 조절한다. 특히 EICMA에서 공개된 CFMoto의 프로토타입은 양쪽 윙렛이 각각 독립적으로 움직이는 모습을 보여주었다. 즉, 바이크가 기울어지는 방향과 각도에 따라 좌우 윙렛이 서로 다른 각도로 제어된다는 뜻이다.

Find a CF Moto at MCN Bikes for Sale

이 가변 윙렛 시스템의 진가는 제동 상황에서 극대화된다.

브레이크 레버를 움켜쥐는 순간, 윙렛은 45°에서 최대 90°까지 바짝 일어선다. 이를 통해 앞바퀴를 지면에 누르는 다운포스를 급격히 늘리는 동시에, 강력한 공기 저항을 만들어낸다. 결과적으로 차체가 앞으로 쏠려 뒷바퀴가 뜨는 스토피(Stoppie) 현상이 일어나기 전까지 감속력을 최대한으로 끌어올릴 수 있다.

양산화를 고려한 현실적인 설계

CFMoto의 특허는 단순히 가변 윙렛의 이론적 작동 방식에만 머무르지 않는다. 대량 생산되는 양산형 모터사이클에 이 시스템을 실제로 적용하기 위한 현실적인 대책도 함께 담고 있다.

대표적인 예가 단가 문제다. 특허에서는 윙렛을 움직이는 핵심 부품이자 가장 비싼 부품인 서보 모터를 파손으로부터 보호하기 위해 세 가지 안전장치를 마련했다.

첫째, 윙렛의 물리적인 가동 범위를 기계적으로 제한해 설정된 범위 밖으로 움직이지 못하게 막았다. 둘째, 서보 모터가 셀프 락킹 웜 기어를 통해 구동되도록 설계했다. 외부에서 윙렛을 억지로 움직이려 해도 그 힘이 액추에이터 내부의 모터로 전달되지 않아 모터가 손상되는 것을 방지한다.

셋째, 서보 모터와 윙렛을 연결하는 커넥팅 로드를 모터보다 약한 재질로 설계했다. 누군가 손으로 윙렛을 강제로 조작하려 할 때, 비싼 액추에이터 대신 저렴하고 교체가 쉬운 커넥팅 로드가 먼저 구부러지거나 부러지도록 유도해 핵심 부품을 보호하는 방식이다.

에디터의 시선

호불호를 떠나 모터사이클 에어로 다이내믹스는 거스를 수 없는 대세가 되었다. 그리고 CFMoto의 이번 특허는 지금까지 등장한 에어로 기술 중 가장 흥미로운 접근이다. 극단적인 성능을 추구하는 슈퍼바이크 영역을 넘어 일반 도로용 모터사이클로 기술이 확장될 때 비로소 진가를 발휘할 것이다. 이러한 가변형 에어로 시스템은 작동 영역이 넓어 일반적인 도로 주행 속도에서도 라이더가 체감할 수 있는 확실한 변화를 만들어낼 잠재력이 충분하다.
